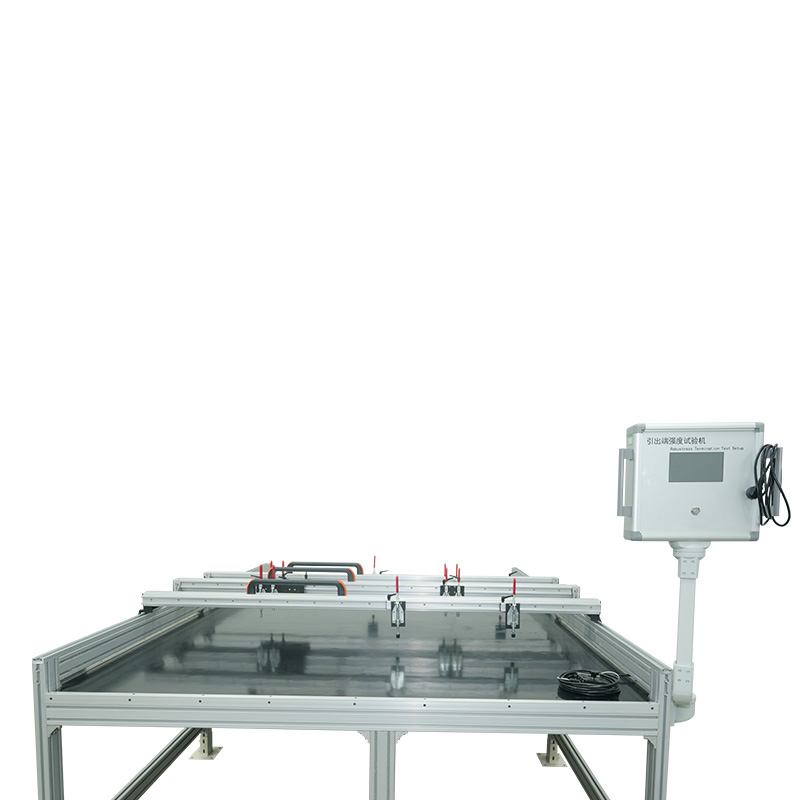

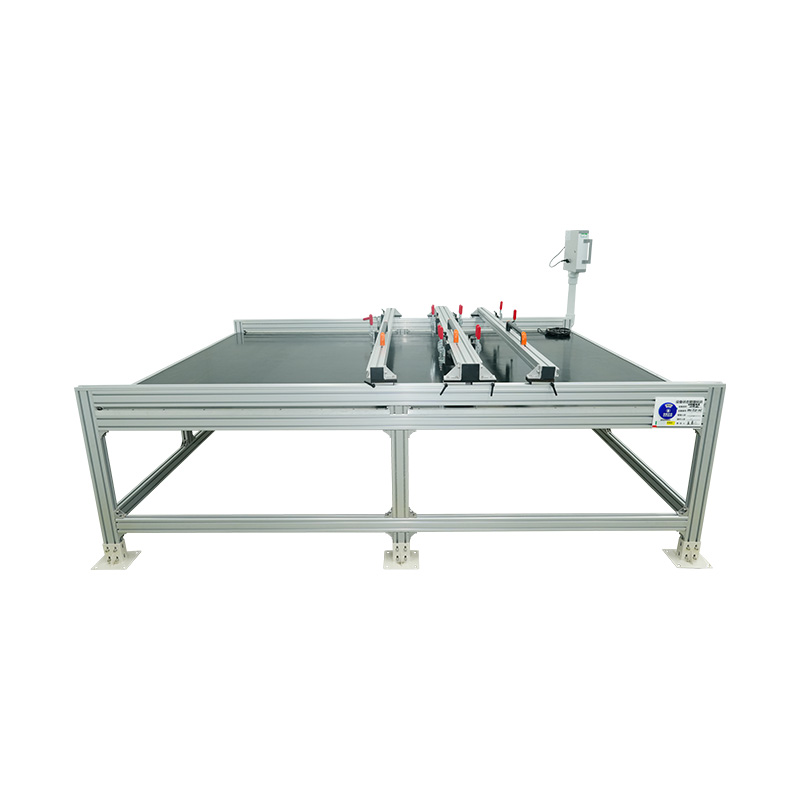

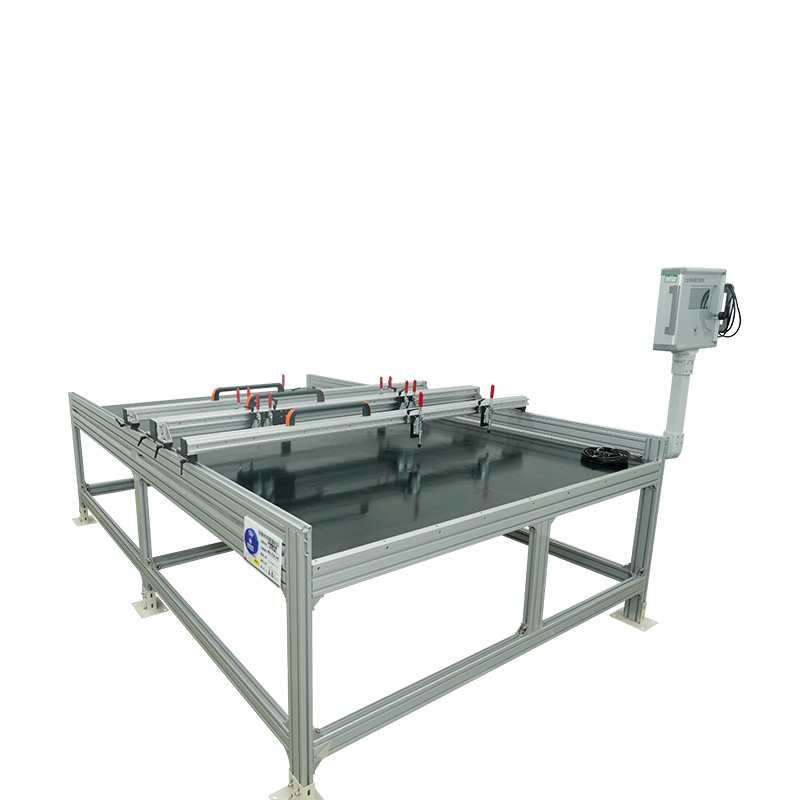

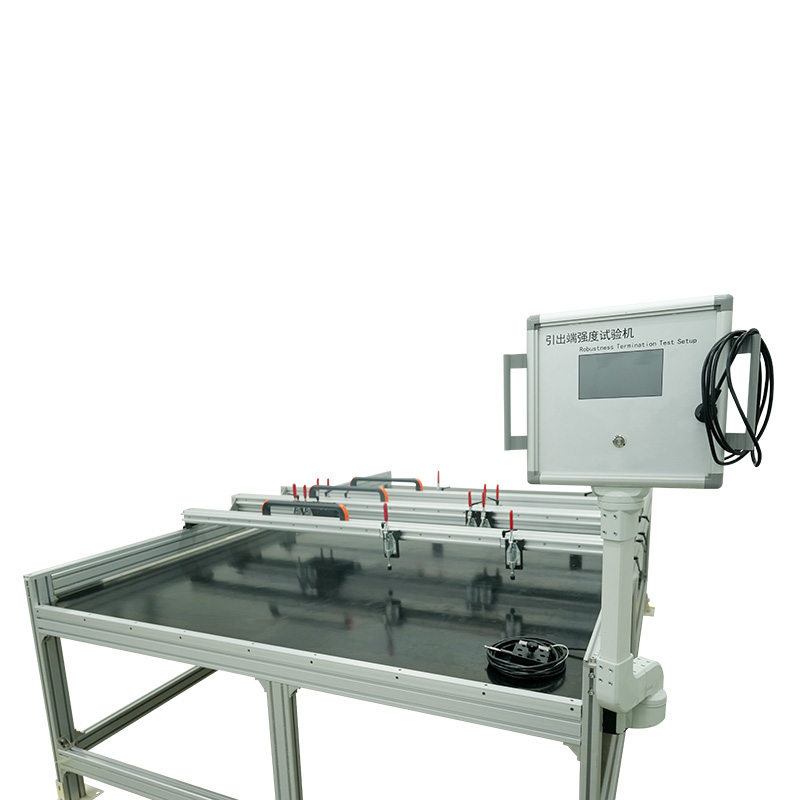

Robustnost testeru zakončení

Jak se robustnost testeru zakončení přizpůsobí různým velikostem a tvarům konektorů?

V precizním světě výroby a zajišťování kvality je prvořadá integrita každé součásti. To platí zejména pro elektrická spojení, která slouží jako kritické tepny přenosu energie a dat ve všem, od spotřební elektroniky po letecké systémy. Jediné chybné ukončení může vést k selhání systému, bezpečnostním rizikům a významným finančním ztrátám. Pro zmírnění těchto rizik, robustnost testeru zakončení se stal nepostradatelným nástrojem ve validačních laboratořích po celém světě. Jeho primární funkcí je aplikovat řízená mechanická namáhání – tahy, tlačení a střihy – na elektrické zakončení, aby se ověřilo, že vydrží náročné podmínky instalace, údržby a provozu. Obrovská rozmanitost typů konektorů, od jemných fotovoltaických rozvodných skříní až po vysoce výkonné automobilové kolíky, však představuje zásadní výzvu: jak může jediný kus zařízení přesně a spolehlivě testovat tak širokou škálu forem?

Kritická role testování v průmyslových aplikacích

Potřeba přísného testování ukončení není svévolná; je kodifikován v mezinárodních standardech, které definují měřítka bezpečnosti a spolehlivosti pro celá průmyslová odvětví. Normy jako např IEC 61215-MQT 14 , IEC 61730-2-MST 42 a UL 1703 výslovně nařídit testy odolnosti koncovek, zejména v odvětvích, jako je fotovoltaika a automobilová elektronika. Tyto testy jsou navrženy tak, aby simulovaly skutečné mechanické namáhání. Například během instalace solárního panelu může technik neúmyslně zatáhnout za kabel nebo použít kroutící sílu na konektor. A tahový test terminálu zajišťuje, že se spojení v rozvodné krabici neuvolní ani nezlomí, zachová elektrickou kontinuitu a zabrání potenciálnímu oblouku, který představuje riziko požáru.

Podobně v automobilovém průmyslu musí konektory snášet neustálé vibrace, tepelné cykly a občasné tahání během oprav. Robustnost testeru zakončení potvrzuje, že tyto komponenty budou spolehlivě fungovat po celou dobu životnosti vozidla. Důsledky selhání v těchto aplikacích jsou vážné, což podtrhuje nesmlouvavý požadavek na komplexní testování. Univerzální použitelnost těchto norem znamená, že testovací zařízení musí být stejně univerzální ve svých schopnostech, schopné plynule přejít od testování tenkého drátu o průměru 2 mm na malém senzoru k robustnímu 20mm kabelovému oku používanému v systémech pro ukládání energie. Tento požadavek řídí základní filozofii designu, která stojí za všestrannými testery.

Základní princip fungování testeru robustnosti zakončení

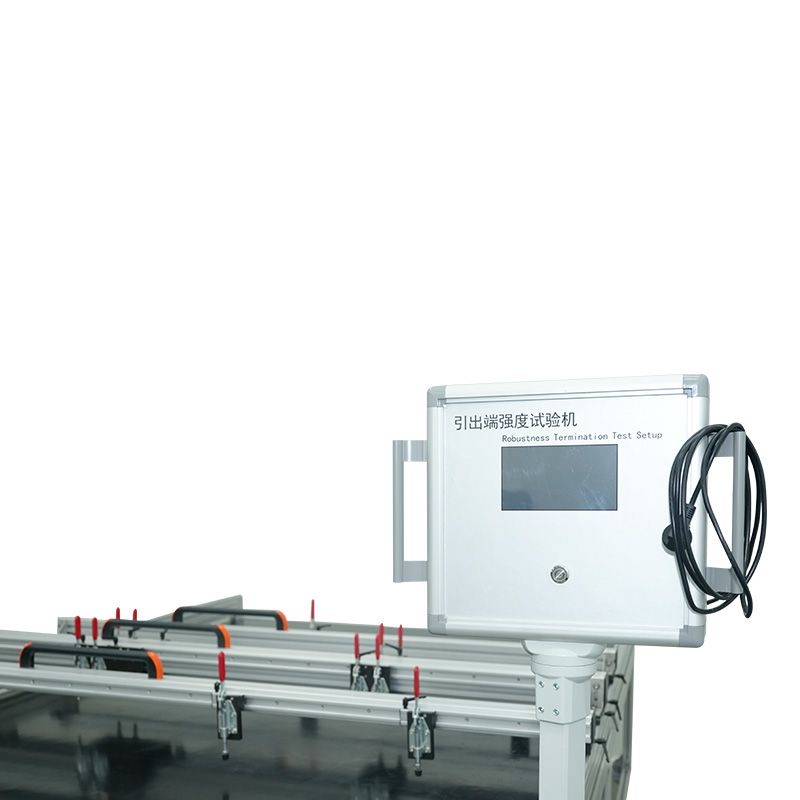

Ve své podstatě je tester robustnosti zakončení přesný mechanický systém navržený tak, aby vyvíjel řízenou sílu na zakončení a měřil jeho odezvu. Mezi základní komponenty patří pevný rám, vysoce přesný snímač zatížení (snímač síly), ovládací systém (často servomotor pro hladký, programovatelný pohyb) a sofistikovaný digitální ovladač. Tester provádí specifický testovací program, který určuje typ síly (tah, tlak, smyk), rychlost, kterou je aplikována, maximální sílu, které má být dosaženo, a dobu prodlevy.

Ke kritické interakci však dochází v bodě kontaktu: kde stroj uchopí vzorek. Stroj může vyvinout obrovskou sílu, ale pokud není vzorek držen bezpečně a správně, výsledky testu jsou neplatné. Nesprávně uchopený konektor může sklouznout, být rozdrcen nadměrnou silou nebo může dojít ke koncentraci napětí v místě uchopení spíše než na samotném zakončení. To vede k předčasnému a nepřesnému režimu selhání. Proto celý předpoklad přesného testu spočívá na schopnosti dokonalého propojení s testovaným zařízením. Zde vyvstává problém ubytování a je řešen pomocí systému modulárních přípravků a adaptabilních nástrojů. to je příslušenství a přilnavost které převádějí hrubou sílu stroje do přesného, opakovatelného a standardu vyhovujícího testu pro jakoukoli danou geometrii konektoru.

Primární metody pro přizpůsobení se různým velikostem a tvarům

Přizpůsobení různých vzorků je dosaženo prostřednictvím mnohostranného přístupu zaměřeného na modularitu, přesné nástroje a pokročilé řídicí systémy.

1. modulární systémy přípravků a zakázkové nástroje

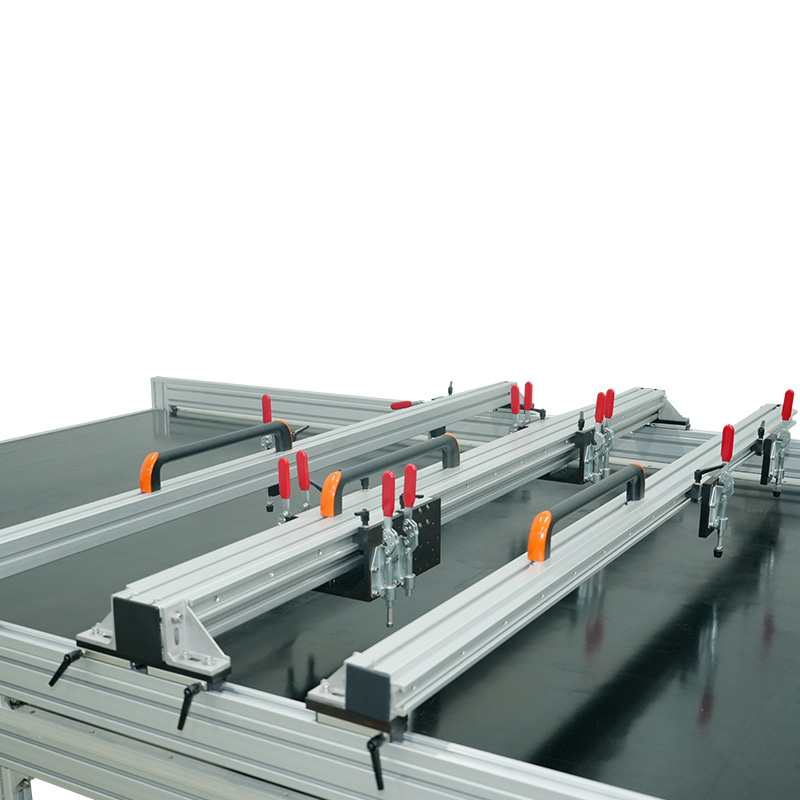

Nejpřímějším a nejefektivnějším řešením je použití modulárního upínacího systému. Namísto pevného, ​​monolitického zařízení je navržen vysoce kvalitní tester robustnosti zakončení se standardizovanými montážními rozhraními na pohyblivé příčné hlavě a základní desce. To umožňuje použití rozsáhlé knihovny vyměnitelných úchytů a přípravků.

• Univerzální mechanické rukojeti: Pro zkoušky tahem drátu a kabelu se používá řada vyměnitelných uchopovacích čelistí. Tyto čelisti se dodávají v různých velikostech a povrchových strukturách (hladké, vroubkované, s drážkou ve tvaru V), aby se přizpůsobily různým průměrům drátu, aniž by došlo k přeříznutí vodiče nebo umožnění prokluzu. Pro velmi tenký drát lze použít malé, hladké čelisti s lehkou svěrnou silou, zatímco pro velký, hrubý kabel by byly vybrány velké, zoubkované čelisti, aby se zakously do izolace a zajistily pevné držení.
• Specializovaná zakázková svítidla: Mnoho konektorů nelze otestovat jednoduchým uchopením. Vyžadují upínací přípravek navržený na míru, který napodobuje skutečný protilehlý konektor nebo poskytuje specifický spojovací povrch. Například testování koncového kolíku často vyžaduje přípravek, který bezpečně drží plastové tělo konektoru, zatímco miniaturní háček nebo dráp je připojen k samotnému kolíku, aby se použila tažná síla. Renomovaní výrobci, včetně těch se zaměřením na přesné strojírenství, často nabízejí konstrukční a výrobní služby pro takové zakázkové nástroje. Společnost Shanghai Houyao Testing Equipment Co., Ltd., jako jeden z mála tuzemských výrobců specializujících se na výzkum a výrobu rozsáhlých komor pro simulaci prostředí a zařízení pro optickou simulaci, nezávisle vyvinula pokročilé produkty a je schopna poskytnout taková řešení na míru. Dodržování zásad integrity a služeb zaměřených na lidi zajišťuje, že tato svítidla jsou navržena tak, aby splňovala přesné požadavky zákazníků a mezinárodní standardy.
• Adaptéry a montážní desky: Sada adaptérů umožňuje namontovat standardní rukojeti v různých úhlech nebo připojit k siloměru v různých konfiguracích. To je zásadní pro aplikaci čistých smykových sil nebo pro testování zakončení, která nejsou vyrovnána s primární osou stroje.

2. víceosá nastavitelnost a přesné vyrovnání

Robustní testovací rám je jen tak dobrý, jak dobré je jeho zarovnání. Nesouosost může do testu vnést ohybové momenty, aplikující neaxiální síly, které znehodnocují výsledky a mohou poškodit vzorek. Špičkové testery se vyznačují významnou nastavitelností ve svých fázích.

• Nastavitelné stupně X-Y-Z: Základní deska, kde je vzorek namontován, je často nastavitelný stolek, který se může pohybovat v horizontální (X a Y) a vertikální (Z) rovině. To umožňuje obsluze dokonale vyrovnat koncový bod se středem působící síly a zajistit tak čistý axiální tah nebo tlak. To je naprosto zásadní pro testování zvláštně tvarovaných konektorů nebo zakončení, které nejsou centrálně umístěny na komponentě.
• Nastavení otáčení: Některá upínací zařízení obsahují volnost rotace, což umožňuje, aby se úchop samočinně vyrovnal se vzorkem při použití síly, což zabraňuje bočnímu zatížení.

3. pokročilý řídicí a snímací software

Hardware je vybaven inteligentním softwarem, který umožňuje pečlivou konfiguraci, aby odpovídala vzorku.

• Programovatelné parametry: Software umožňuje operátorovi definovat každý aspekt testu: vzdálenost uchopení od zakončení, rychlost přiblížení, sílu před zatížením, testovací rychlost, maximální sílu a citlivost detekce zlomení. U křehkého malého konektoru je naprogramována nízká síla předpětí a pomalá testovací rychlost, aby se zabránilo poškození nárazem. Pro velké, robustní zakončení lze k urychlení testu použít vyšší sílu a vyšší rychlost.
• Sledování a získávání dat v reálném čase: Software poskytuje grafické zobrazení působící síly v reálném čase. Operátor může sledovat jakékoli anomálie, jako je náhlý pokles síly indikující prokluz, a přerušit test, pokud přípravek nefunguje správně. Tato zpětná vazba je nezbytná pro ověření samotného nastavení testu před pokračováním v celé dávce vzorků.

Úvahy o výběru přípravků a nástrojů

Výběr správného přípravku je systematický proces založený na vzorku a standardu.

Schopnost moderny robustnost testeru zakončení přizpůsobení širokému spektru velikostí a tvarů konektorů není věcí náhody, ale promyšleného a sofistikovaného inženýrství. Je toho dosaženo prostřednictvím holistického systému, který kombinuje tuhý a přesný mechanický rám s komplexní knihovnou modulárních, vyměnitelných přípravků a nástrojů. Tento hardware je řízen inteligentním, programovatelným softwarem, který umožňuje jemné vyladění testovacích parametrů podle specifických vlastností každého jednotlivého vzorku. Výsledkem je vysoce adaptabilní validační platforma, která dokáže zajistit mechanickou integritu všeho od nejmenšího vodiče senzoru až po největší oko napájecího kabelu.

Tato flexibilita je kritická pro výrobce a testovací laboratoře po celém světě letectví a kosmonautiky , automobilová elektronika , fotovoltaika a odvětví skladování energie , kteří musí ověřovat své produkty podle přísných mezinárodních standardů. Investicí do všestranného robustnost testeru zakončení vybavené vhodnými přípravky, získávají nástroj pro budoucnost, který je schopen zajistit bezpečnost produktu, spolehlivost a shodu bez ohledu na to, jak se mohou návrhy konektorů vyvíjet. Odhodlání poskytovat taková pokročilá, adaptabilní testovací řešení je to, co staví některé dodavatele jako spolehlivé partnery v globálním testovacím průmyslu. Shanghai Houyao Testing Equipment Co., Ltd. prostřednictvím svého závazku k inovaci a kvalitě přispívá k tomuto ekosystému vývojem zařízení, které splňuje tyto složité požadavky, a pomáhá tak zajistit, aby součásti, které jsou základem našeho moderního technologického světa, byly vyrobeny tak, aby vydržely.
