Zkušební komora pro měření vlhkosti

V našem globálně propojeném světě jsou produkty dodávány a provozovány v mnohem extrémnějších prostředích, než jsou pohodlné laboratoře, kde jsou navrženy. Materiály a elektronika neustále bojují s živly, od spalujících, vlhkých let po mrazivé a suché zimy. Jak inženýři zajistí, že váš chytrý telefon během mrazu neselže, že palubní deska auta nepraskne pod sluncem nebo že vakcína zůstane během přepravy stabilní? Odpověď spočívá v kritické části technického vybavení: ve zkušební komoře vlhkosti mrazu. Tento článek zkoumá složitou vědu a zásadní význam této technologie pro zaručení trvanlivosti a bezpečnosti produktu.

• Chladicí systém: Srdcem funkce „zmrazování“. Toto je typicky systém komprese páry, podobný, ale mnohem výkonnější než domácí klimatizace. Využívá kompresor, kondenzátor, expanzní ventil a výparník k odvodu tepla z vnitřku komory, přičemž dosahuje teploty často až -70 °C nebo dokonce nižší. Fázová změna chladiva z plynu na kapalinu a zpět umožňuje takový účinný přenos tepla.
• Zvlhčovací systém: Tento systém přivádí vlhkost do vzduchu v komoře pro dosažení vysoké relativní vlhkosti (často až 98 % RH). To se obvykle provádí pomocí vyvíječe páry nebo ohřívaného zásobníku vody, který vytváří vodní páru. Vědeckým klíčem je zde pochopení, že schopnost vzduchu zadržovat vodní páru je přímo závislá na jeho teplotě; teplejší vzduch pojme více vlhkosti. To se stává kriticky důležitým během přechodných fází testu.
• Systém odvlhčování: Zásadní je, že komora musí být schopna snížit vlhkost. Toho je často dosaženo ochlazením vzduchu uvnitř komory pod jeho rosný bod pomocí chladicího systému, což způsobí kondenzaci vodní páry na studených spirálách výparníku. Kondenzovaná voda je pak odváděna a sušší vzduch je znovu ohříván na požadovanou teplotu.
• Řídicí a snímací systém: Mozek operace. Vysoce přesné senzory neustále monitorují teplotu a vlhkost v komoře. Programovatelný logický kontrolér (PLC) přijímá tato data a porovnává je s uživatelem definovaným testovacím profilem. Poté provádí mikroúpravy chladicích, vyhřívacích a zvlhčovacích systémů, aby byly zachovány přesné požadované podmínky, i když samotný testovaný vzorek může absorbovat nebo uvolňovat teplo a vlhkost.

K překonání tohoto problému využívají pokročilé komory důmyslná konstrukční řešení. Běžnou metodou je použití dvouzónového nebo dvouokruhového systému. Hlavní komora, kde jsou umístěny zkušební vzorky, se ochladí na cílovou nízkou teplotu. Nicméně vodní pára pro zvlhčování je přiváděna do odděleného izolovaného proudu vzduchu, který je udržován nad bodem mrazu .
Tento vlhký, teplý vzduch je pak opatrně kontrolovaným způsobem přiváděn do hlavní komory. Sofistikovaný řídicí systém vypočítá přesné množství potřebné ke zvýšení vlhkosti na nastavenou hodnotu, aniž by došlo k výraznému zahřátí zkušebních vzorků. Toto přesné vyvažování je to, co odděluje základní komoru prostředí od skutečné komory pro testování vlhkosti mrazem.

• Automobilový průmysl: Testování elektronických řídicích jednotek (ECU), senzorů, displejů a materiálů interiéru pro výkon v chladných, ledových podmínkách s vysokou vlhkostí v kabině.
• Letectví a kosmonautika: Ověřování funkčnosti avioniky a kompozitních materiálů ve vysokých nadmořských výškách, kde jsou nízké teploty a kondenzace stálou hrozbou.
• Farmaceutické a biotechnologie: Urychlení testování stability léků, vakcín a biologických materiálů, aby bylo zajištěno, že zůstanou účinné a bezpečné i během teplotních cyklů během skladování a přepravy.
• Spotřební elektronika: Zajištění toho, aby chytré telefony, notebooky a nositelná zařízení vydržely přenesení z chladného prostředí do teplého, vlhkého, aniž by tvořila vnitřní kondenzaci způsobující zkrat.

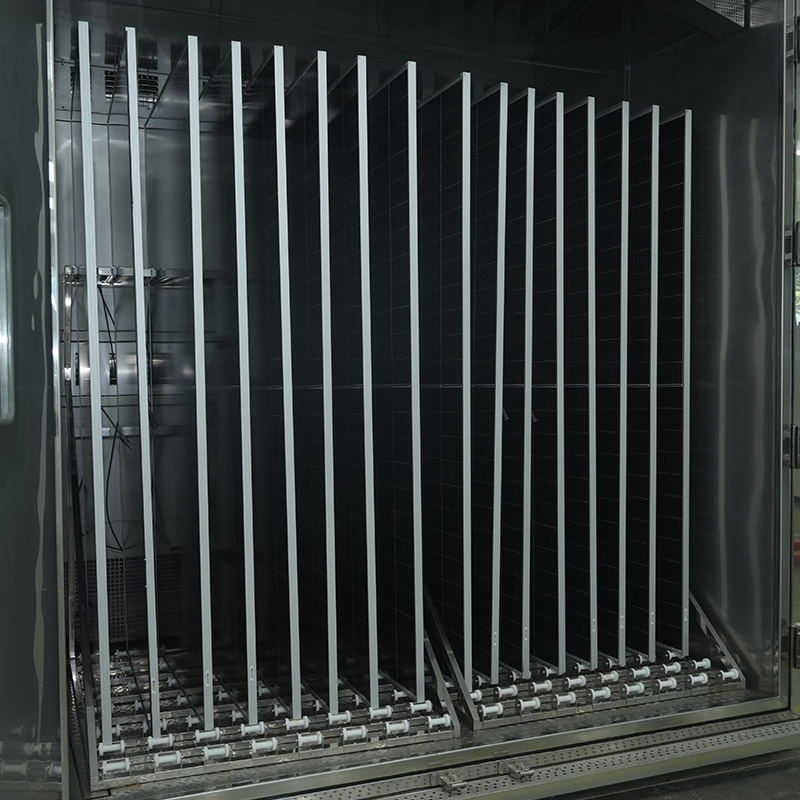

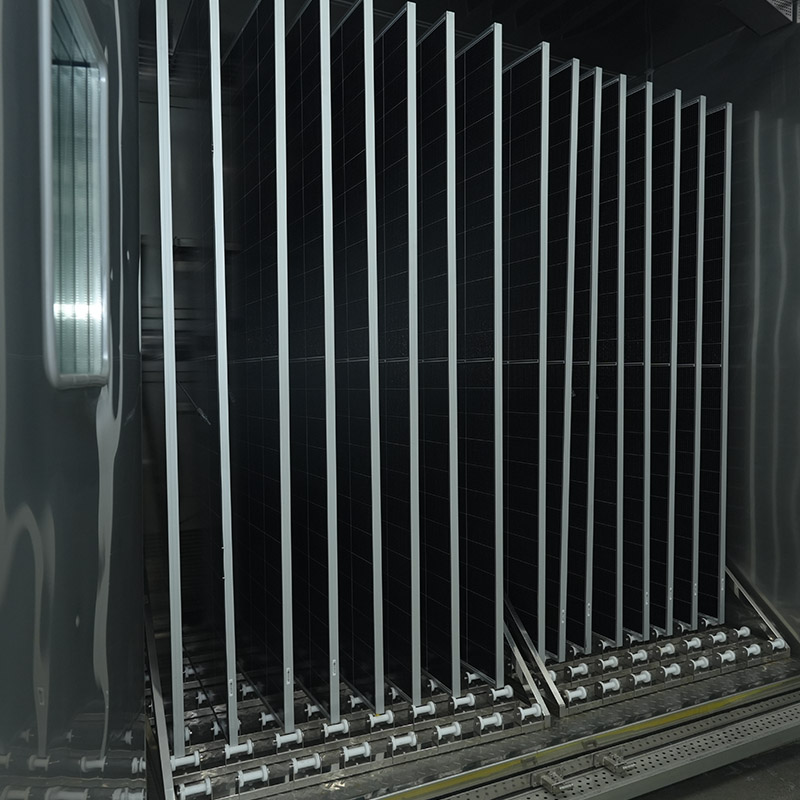

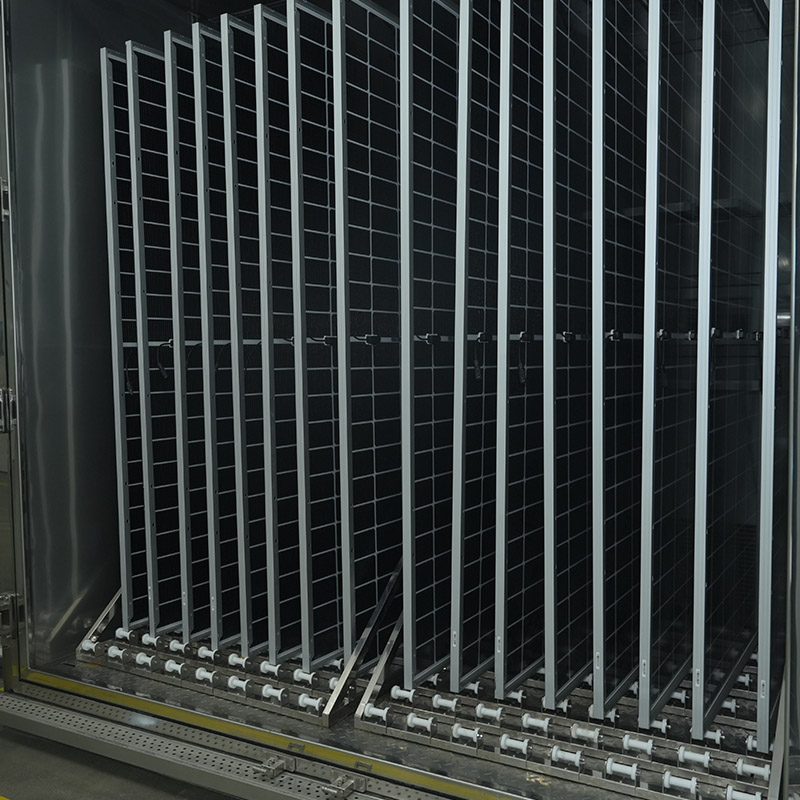

• Solární energie: Testování odolnosti fotovoltaických panelů a jejich součástí proti mrazu, sněhu a cyklickému tání, které může způsobit mikrotrhliny a snížit účinnost.

Neutuchající snaha o vyšší kvalitu a větší spolehlivost produktů posouvá neustálé inovace této testovací technologie. Výrobci neustále zdokonalují konstrukci komory pro lepší jednotnost, rychlejší změny teploty (rychlosti ramp) a přesnější kontrolu nad každým parametrem. V této oblasti přesného strojírenství přispívají společnosti jako Shanghai Houyao Test Equipment Co., Ltd. k průmyslovému pokroku vývojem a výrobou komor, které splňují tyto stále se zvyšující požadavky na přesnost a spolehlivost při simulaci prostředí. Data získaná z těchto testů jsou neocenitelná a poskytují inženýrům empirické důkazy potřebné ke zlepšení návrhů produktů a prevenci nákladných poruch v terénu.
